            保溫裝飾一體化板常用節點如何施工

            2019-12-26

            保溫裝飾一體化板擁有諸多優勢,目前在我國《產業結構調整指導目錄(2019年本征求意見稿)》中被列入。與之并入的保溫材料包括:巖棉、氣凝膠、真空絕熱板、內保溫裝飾一體板等保溫材料。此文就其節點通用做法做一歸納。

            節點處理說明:

            (1)節點處理是質量保證的重要環節,應結合現場實際施工經驗和規范標準,妥善處理。下列節點按規范繪制,屬于通用型節點處理方法。實際施工時要依據現場和圖紙做深化設計,以求因地制宜,科學合理。

            (2)每個節點就是一個完整的施工工藝,主要節點構造是施工工藝的重要補充;

            (3)外置門窗基本不存在熱橋現象,中置門窗則需對門窗洞口側面進行保溫處理;

            (4)門窗洞口的節點和陰陽角節點是基礎節點,其他部位節點在此基礎上形成,比如凸窗實際上是陰陽角、門窗洞口節點的做法集合,女兒墻、變形縫、勒腳部位做法也是其中的一部分,穿墻管道、落水雨水管做法只是增加了保溫裝飾板開孔工序,其余做法也是一致的。

            1、通用構造示意圖


            2、陽角節點

            1)陽角雖然有好幾種組合方式(45/90),但90°壓邊法因施工難度小,使用普遍;

            2)需處理的保溫裝飾板僅用機具去除邊部保溫材料,去除的部分應尺寸、角度準確;

            390°壓邊法先安裝未去除部分保溫材料的裝飾板A,然后再安裝去除部分保溫材料的保溫裝飾板B;

            4)陽角部分保溫裝飾板距墻角200mm范圍內應滿粘;

            5)后安裝的保溫裝飾板粘貼時,與另一側的保溫裝飾板接縫部位宜涂抹膠粘劑,涂抹量以不留空隙為宜;

            6)保溫裝飾板應與保溫裝飾面板底部相接觸,保溫材料不得露出;

            7)保溫裝飾板應上下固定,錨固件距離墻角邊緣不應大于200mm,保溫裝飾板側面錨固件可根據情況設置;

            8)兩側保溫裝飾板的頂角處應使用密封膠密封;

            9)陽角部位也可以采用L型成品保溫裝飾板,但對基層平整度要求很高。

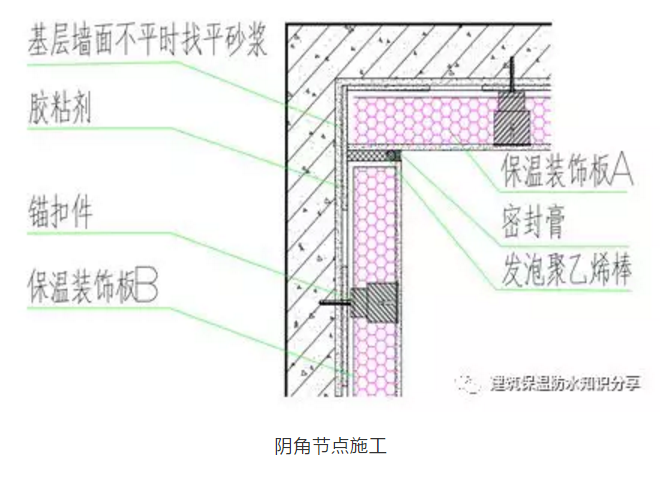

            3、陰角節點

            1)陰角兩塊保溫裝飾采用搭接法安裝;

            2)兩側保溫裝飾板縫隙寬度宜為5~8mm;

            3)陰角部位適當增加粘貼面積比,保溫裝飾板宜上下固定;

            4)保溫裝飾板側邊錨固件可根據情況設置;

            5)兩側保溫裝飾板縫隙應使用嵌縫材料填塞后,再使用硅酮密封膠密封;

            6)陰角部位也可以使用L型成品保溫裝飾板,但是由于施工現場的墻面垂直度不容易達到要求,故以90°壓邊使用的情況較多。


            4、勒腳節點

            1)應先安裝保溫裝飾板,再按規定制作散水;

            2)底部保溫裝飾板下端應設置托架,保溫裝飾板下沿與基層應有不小于50mm的間距;

            3)應適當增加底部保溫裝飾板粘貼面積比;

            4)散水與保溫裝飾板接縫處使用密封膠密封,接縫處應有不小于20mm的間隙。


            5、外置門窗(平掛窗)洞口部位節點

            1)應適當增加外置門窗洞口部位墻面保溫裝飾板的粘結面積比,墻面保溫裝飾板應適當伸出外墻邊緣;

            2)門窗頂、窗臺墻面保溫裝飾板應左右固定,門窗兩側墻面保溫裝飾板應上下固定,錨固件距離墻角邊緣的長度不小于200mm。墻面保溫裝飾板其他錨固件可根據情況設置;

            3)保溫裝飾板的側面應粘貼同材質的裝飾面板,裝飾面板應滿粘,門窗頂、窗臺裝飾面板均應形成不小于5%的向下坡度;

            4)保溫裝飾面板應與墻面保溫裝飾板面板底部相接觸,保溫材料不得露出,裝飾面板與門窗框間隙應為5mm~8mm;

            5)裝飾面板與窗框間隙,與墻面保溫裝飾板頂角處均應使用密封膠密封。

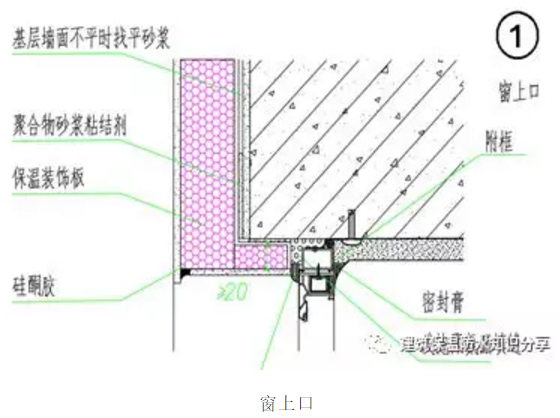

            6、中置門窗洞口部位節點

            (1)中置門窗洞口四周墻體側面應安裝保溫裝飾板,保溫材料不低于20mm;

            (2)保溫裝飾板可采用90°壓邊法或45°對角法安裝,均應先安裝墻面保溫裝飾板,再安裝側面裝飾板;

            (3)應適當增加中置門窗洞口部位墻面保溫裝飾板粘貼面積比,門窗頂、窗臺墻面保溫裝飾板應左右固定,門窗兩側保溫裝飾板應上下固定,,錨固件距離墻角邊緣不應大于200mm,墻面保溫裝飾板其他邊錨固件可根據情況設置;

            (4)側面保溫裝飾板應滿粘,門窗頂、窗臺側面保溫裝飾板均應形成不小于5%的向下坡度,側面保溫裝飾板應與墻面保溫裝飾板面板底部相接觸,保溫材料不得露出,側面保溫裝飾板與門窗框間隙不少于5mm~8mm;

            (5)側邊保溫裝飾板與門窗框間隙應使用嵌縫材料填塞后,再使用密封膠密封。墻面保溫裝飾板與側面保溫裝飾板頂角處應使用密封膠密封。




            7、凸窗部位節點

            1)按陽角、陰角、門窗洞口部位施工要點進行;

            2)凸窗下部底板應粘貼保溫裝飾板,并應適當增加粘結面積比,保溫裝飾板的寬度不應大于600mm;

            3)凸窗頂上部應粘貼保溫裝飾板;

                 (4)    當凸窗頂上部設置空調室外機時,可采用其他保溫形式。


            8、女兒墻部位節點

            1)按陰角、陽角、凸窗部位施工要點進行;

            2)避雷針等穿孔部位保溫裝飾板粘貼時應使用膠粘劑填實,并用密封膠密封;

                   (3)頂部保溫裝飾板應形成朝建筑物內側不小于5%的向下坡度。


            9、排水裝置、透汽件部位節點


            10、變形縫部位節點

            (1)保溫裝飾板系統在變形縫處應斷開,變形縫蓋板固定件應與保溫裝飾板的錨固件位置錯開;

            (2)應適當增加變形縫保溫裝飾板粘貼面積比;

            (3)保溫裝飾板應上下固定,錨固件距離變形縫不應大于200mm,保溫裝飾板其他邊錨固件根據情況設置;

            (4)變形縫應按相關規范填充,保溫裝飾板與變形縫之間的空隙應采用密封膠密封填實。


            11、穿墻管道部位節點

            (1)保溫裝飾板應根據預埋套管尺寸裁切,開孔不宜過大,按墻面保溫裝飾板施工方法安裝;

            (2)預埋套管周邊保溫裝飾板應粘貼密實;

            (3)預埋套管周邊與保溫裝飾板之間的縫隙應使用密封膠密封填實。


            12、雨水管部位節點

            (1)保溫裝飾板應根據雨水管錨栓尺寸裁切,開孔不宜過大,按墻面保溫裝飾板施工方法安裝;

            (2)預裝錨栓周邊保溫裝飾板應粘實,后裝錨栓應在保溫裝飾板實粘部位開孔;

            (3)錨栓周邊與保溫裝飾板之間的縫隙應使用密封膠密封填實;

            (4)變形縫應按相關規范填充,保溫裝飾板與變形縫之間的空隙應采用密封膠密封填實


            提示:本文其內容和節點圖全部來自規范和圖集
